大型飞灰固化处理设备生产线的工艺流程和组成部分

中科世景是国内较早较有实力的飞灰固化处理设备生产厂家，公司对于垃圾焚烧飞灰、危险废物等固化处理提供一站式解决方案，多年研发生产经经验，结合不同客户实际情况提供配套解决方案和处理设备。

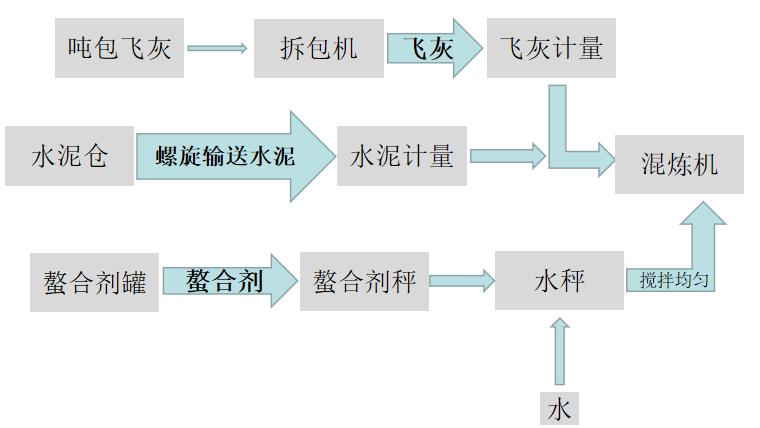

一、工艺流程图：

二、飞灰固化处理生产线主要设备：

1、拆包机系统：

组成：内部螺旋，电动葫芦，拆包机

作用：电动葫芦吊起吨包送至拆包机，破袋后物料由拆包机内部螺旋输送至混炼机（搅拌机）

2、水泥仓：

组成：碳钢结构，一般50-120m³

作用：存放大量水泥，由水泥罐车输送打入水泥

3、水泥秤系统

组成：水泥计量斗、称重传感器（3个）、螺旋

作用：按物料比例进行称重，由螺旋将水泥仓中水泥输送至水泥秤

4、螯合剂储液罐

组成：PE材质，一般3-5m³

作用：储存螯合剂（固化剂溶液）

5、螯合剂秤（固化剂）系统

组成：螯合剂计量斗、称重传感器（1个）、螯合剂泵

作用：按物料比例进行称重，由泵将螯合剂储液罐中螯合剂抽至螯合剂计量斗

6、水秤系统（在螯合剂秤下方）

组成：水计量斗、称重传感器（3个）、增压泵、搅拌桨叶

作用：按物料比例进行称重，将定量自来水接至水计量斗，同时称好重量的螯合剂由螯合剂秤自流进水秤，由搅拌桨叶高速搅拌至均匀混合。再由增压泵将混合溶液打入混炼机（搅拌机）

7、搅拌系统

组成：混炼机、拢料斗

作用：将所有物料均匀混合后卸料至打包系统，拢料斗下接吨包方便接料

8、打包系统（可选择性安装）

组成：电动小车，导轨，夹带（将吨包口固定至拢料斗上接料）

作用：方便短距离接灰，减少人工。

9、气路系统

组成：空压机，储气罐，气体管路

作用：给启动控制设备提供气源

10、控制系统

组成：电控就地柜，PLC，电脑

作用：自动化控制生产线设备
